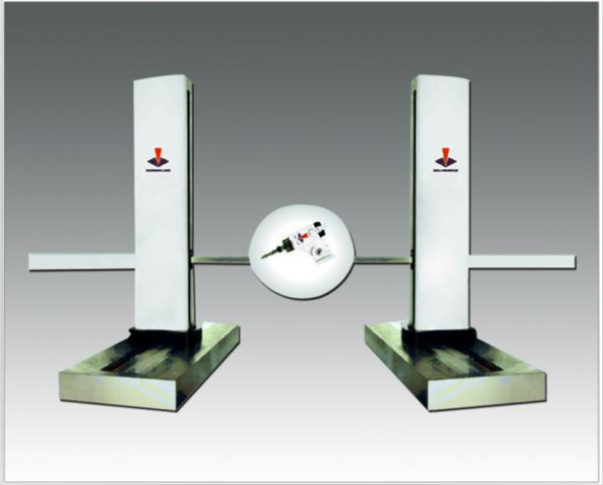

油泥模型銑削機,具有自動銑削、機動測量功能,特別適合于汽車、游艇、摩托車等造型過程中對油泥、造型材料等材質的自動加工和機動測量、掃描功能,在一個完整的控制系統下,獨立的控制模塊,滿足用戶多功能使用的需求。
機型特點:
l 三軸采用全封閉、全覆蓋防護結構;
l 覆蓋帶采用福爾波.西格林產品,為瑞士原裝進口,防火、抗腐蝕、高耐磨;
l 傳動采用齒輪齒條,導向和定位采用高精度雙直線導軌;
l 多種規格可選,適應不同銑削需求;
l 可加工泡沫、油泥、代木;
銑削主軸
l 3+2模式采用意大利主軸
l 3軸聯動,A、B軸0-360度,分度值小于等于15度
l 大功率、高強度、速度快
l 五軸聯動全自動銑削
l 銑削刀直徑范圍:1.5mm-20mm
控制系統
l 豐富的控制工功能
——先進的intel奔騰處理器制芯片,實現數據處理高速度
——連續運動軌跡控制,有效地提高測量效率
——位置跟隨誤差監控、運動速度監控
l 完善的保護功能
——對運行狀態進行監控,當發生意外時,自動緊急剎車,保護設備。
——行程終保護,包括機械限位、電器限位、軟件限位三重行程撞及報警。
——磁柵信號保護,當磁柵信號幅值較低時,自動停車,以防丟數或飛車。
——跟隨誤差保護,當機器的運動性能變差軌跡誤差較大時,自動停車。
——驅動保護,當驅動器發生過流、過壓、過速、過熱等保護時,自動停車。
型號 | 行程范圍 | 測量精度(μm) |
HSM | 3000×1500×1500到40000×6000×6000 | 15+15L/1000到90+95L/1000 |
※L為測量長度,單位為mm | ||
※根據設備規格、測頭及使用環境不同,精度有所不同 | ||
※行程范圍和精度可根據用戶要求定作 |
銑削加工精度 | **運行速度 | **加工速度 | 刀具范圍 | 銑頭轉速 |
0.03mm(帶1180mm銑刀時) | 30000mm/min | 11500mm/min | ¢ 1.5~¢20mm | 0~18000rpm |
銑頭 | 五軸5AXES | 三軸3AXES |
功率(W) | 500、800、1000、1200、1500、2000、2400等 | |
控制系統 | 意大利OSAL、德國SIEMENS、廣州數控 | |
軟件 | 英國Power mill |
